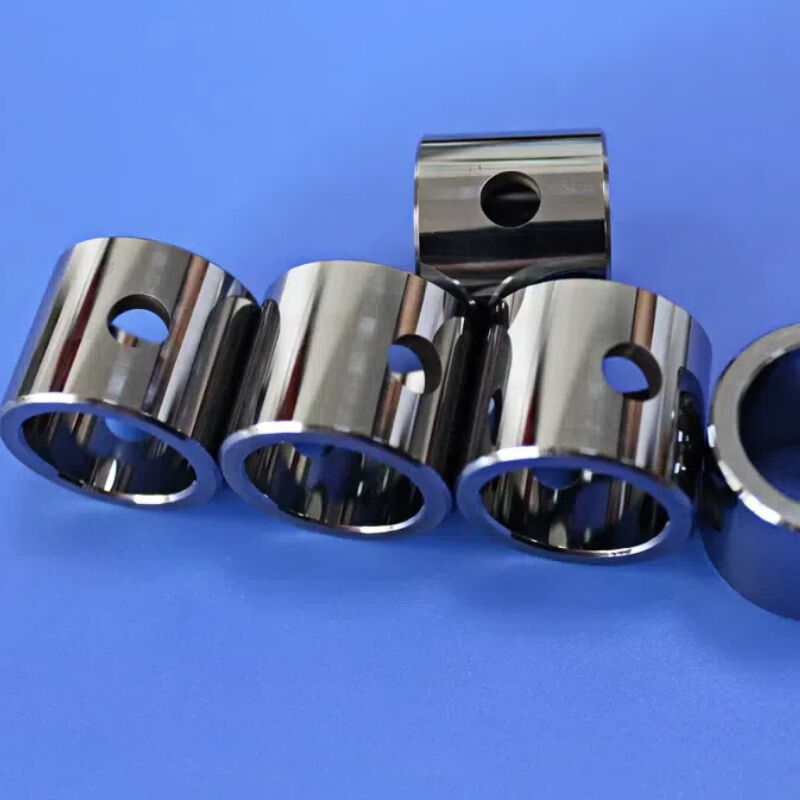

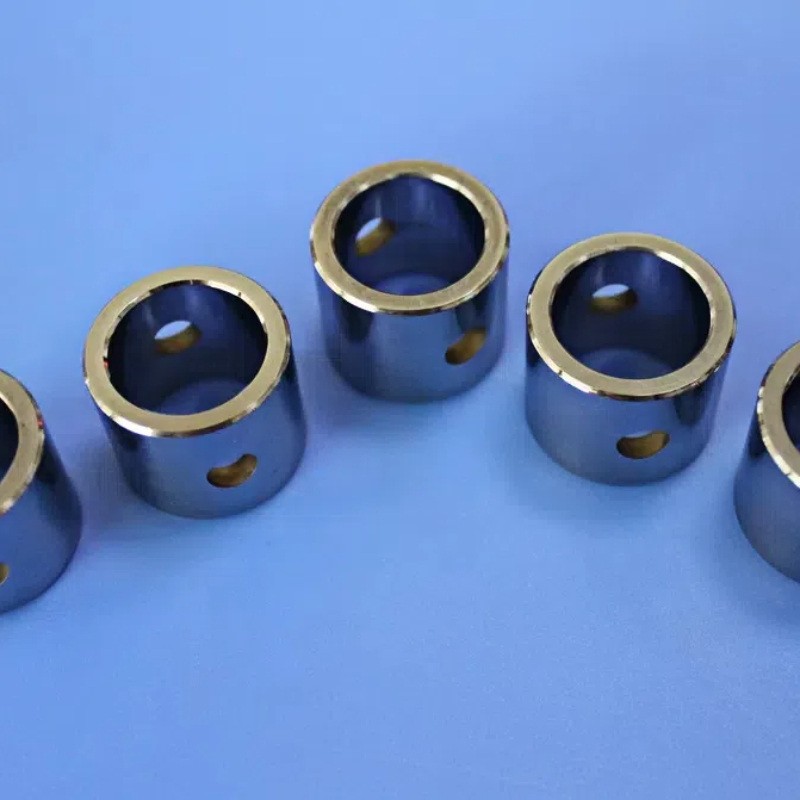

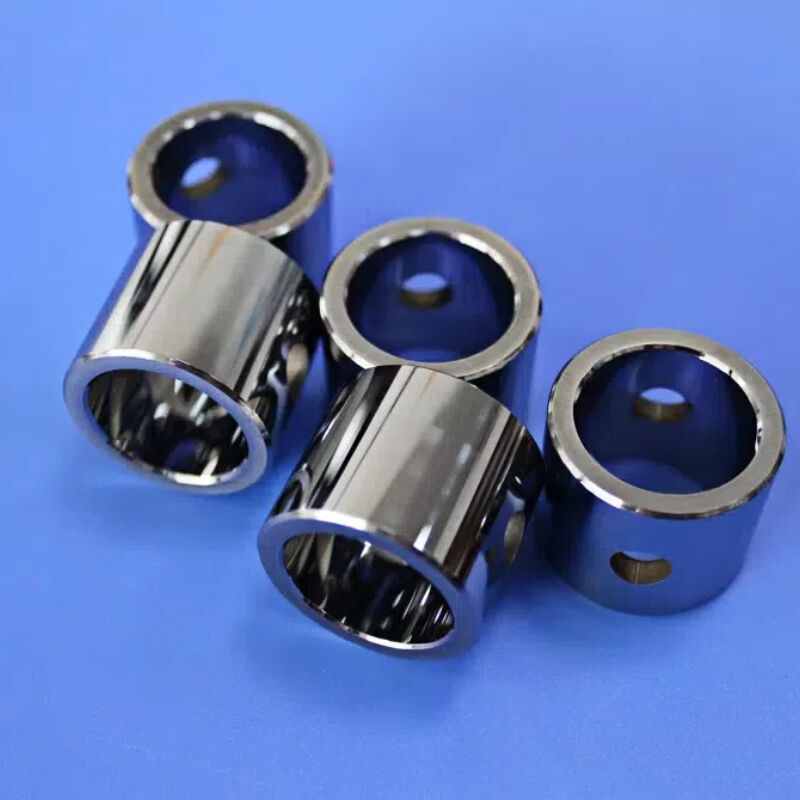

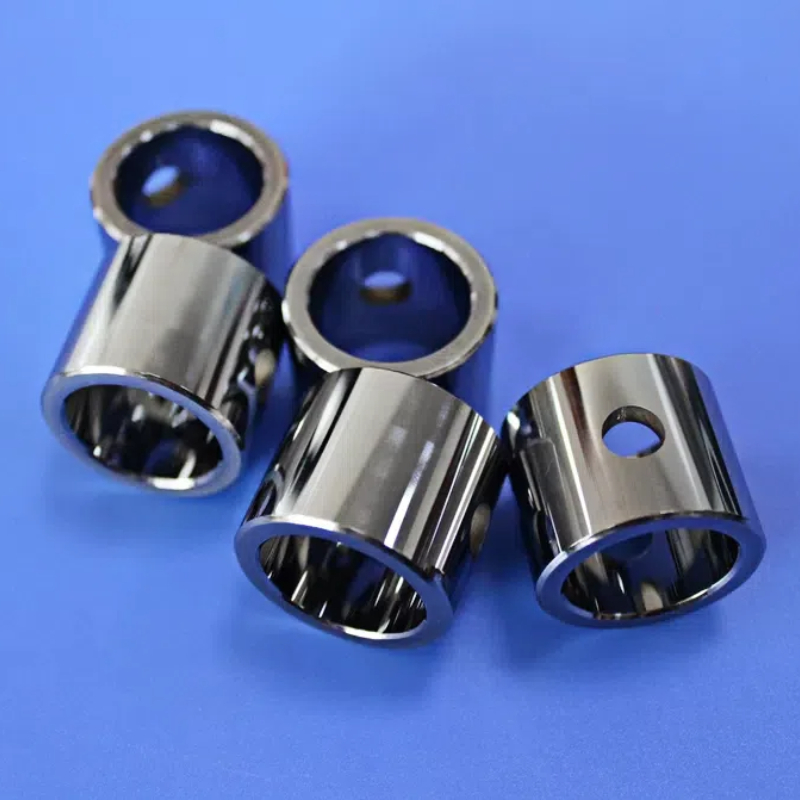

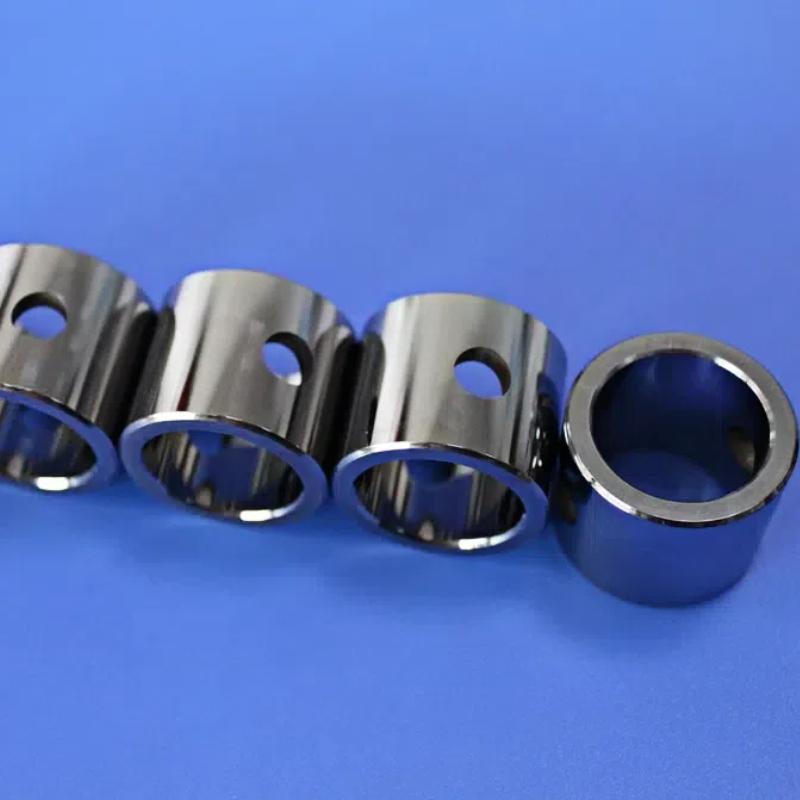

Μη μαγνητικό κράμα στήριξης άξονα εσωτερικό μανίκι WC-Ni ρουλεμάν για φυγοκεντρίστρες και αντλίες
Επισκόπηση του προϊόντος: Ο φορτωτικός πυρήνας των περιστρεφόμενων συγκροτήσεων
Σε εξοπλισμό περιστροφής υψηλής ταχύτητας, συστήματα φυγόκεντρου διαχωρισμού, αναμεικτικά, αναμεικτικά,αντλίες και αποσταθεροποιητές ̇ η διεπαφή μεταξύ του περιστρεφόμενου αγωγού στήριξης και του σταθερού στερεώματος καθορίζει την αξιοπιστία του εξοπλισμούΕδώ είναι που τοεσωτερικό μανίκι του άξονα στήριξηςλειτουργίες: κυλινδρικό κατασκευαστικό στοιχείο ακριβείας τοποθετημένο στο εσωτερικό της τρύπας του άξονα ή του περιβλήματος, σχεδιασμένο για να απορροφά ακτίνια και αξιωτικά φορτία, να διατηρεί την ευθυγράμμιση,και να προστατεύσει τόσο τον άξονα και το σύνολο από την φθορά.
Όταν αυτή η κρίσιμη ζώνη φόρτωσης λειτουργεί σε μαγνητικά ευαίσθητα περιβάλλοντα, η επεξεργασία ημιαγωγών πλακίδων, ιατρικές συσκευές δίπλα σε μαγνητική τομογραφία,ή υψηλής καθαρότητας φαρμακευτική ανάμειξη ̇ τα τυποποιημένα ατσάλινα μανδύα παρουσιάζουν απαράδεκτους κινδύνους: μαγνητική έλξη που μολύνει τα προϊόντα και παραγωγή σιδηροειδών σωματιδίων που απειλούν την ακεραιότητα της παρτίδας.
Η δική μαςΕσωτερικά μανίκια σχοινίου υποστήριξης από μη μαγνητικό κράμα ακριβείαςΟι εσωτερικοί μανίκες είναι κατασκευασμένοι ειδικά για αυτές τις απαιτητικές συνθήκες.ουσιαστικός συνδυασμός αντοχής φορτίου, απόλυτης μαγνητικής ουδετερότητας και εξαιρετικής αντοχής στην φθοράγια εφαρμογές στις οποίες δεν μπορούν να αντέξουν άλλα υλικά.
Τεχνικές προδιαγραφές
| Παράμετρος |
Τυποποιημένη ικανότητα |
Επιλογή υψηλής ακρίβειας |
| Αξιολογίες υλικού |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr για αυξημένη αντοχή στη διάβρωση |
| Σκληρότητα |
89-92 HRA |
Συνεπής σε όλη τη διάρκεια |
| Μαγνητική διαπερατότητα |
< 1.002 πιστοποιημένο για παρτίδα |
< 1,001 εφικτό |
| Θερμοκρασία λειτουργίας |
Μέχρι 800°C |
Εξαρτησία από υλικό |
| Ειδικά χαρακτηριστικά |
Σχοινιά λιπαντικής, φλάντζες, σταδιακά αναγνωριστικά, άξονες τρύπες, τσέπες πετρελαίου, οπές στερέωσης |
Για κάθε σχέδιο πελάτη |
Διαφορετικές λειτουργίες: Διαφορά από παρόμοια συστατικά
| Συστατικό |
Λειτουργία |
Η Διαφορά μας |
| Εσωτερικό μανίκι σχήματος στήριξης |
Διασύνδεση υποβάθμισης φορτίου: Εγκατασταθείσα στο εσωτερικό της τρύπας του άξονα, σχεδιασμένη για την υποστήριξη ακτινικών φορτίων, τη διατήρηση της ευθυγράμμισης του άξονα και την προστασία των περιστρεφόμενων/σταθερών διεπαφών σε συγκροτήματα αντλίας ή φυγοκέντρωσης |
Μη μαγνητικό υλικό με εστίαση φορτίουΟπτικοποιημένη για την αντίσταση ακτινών και αξονικών φορτίων, όχι μόνο χαμηλής τριβής |
| Οδηγός Bushing |
Οδηγός χαμηλής τριβής για αξιακή/τροχιακή κίνηση (π.χ. πινάκια εκτοξευτών, γραμμικές διαφάνειες) |
Προηγούμενο προϊόν πελάτη |
| Δαχτυλίδι εξωτερικής διαμέτρου |
Ορισμένη από την OD θέση, ράβδος ρυμουλκούμενου ή διαχωριστής |
Προηγούμενο προϊόν πελάτη |
| Σφραγίδα κενού |
Πρόληψη διαρροών σε συνθήκες υψηλού κενού |
Προηγούμενο προϊόν πελάτη |
Ηεσωτερικό μανίκιδιακρίνεται από τηναποστολή υποστήριξης φορτίου∆ιαλέγεται κυρίως για την αντοχή στην συμπίεση και την αντοχή στην φθορά για την προστασία της διεπαφής άξονα-κατοικίας σε εκατομμύρια κύκλους λειτουργίας.
Αναφέρεται ως: μανίκι ρυμουλκούμενου, θήκη στήριξης, εσωτερική θήκη ρυμουλκούμενου, θήκη άξονα αντλίας ή περιστρεφόμενη θήκη στήριξης.
Σύγκριση επιδόσεων: Γιατί το WC-Ni ξεπερνά τις τυπικές επιλογές
| Ιδιοκτησία |
Το WC-Ni μας υποστηρίζει το εσωτερικό μανίκι |
Τυποποιημένη θήκη από ανοξείδωτο χάλυβα (316/304) |
Τυποποιημένη θήκη WC-Co |
| Μαγνητική διαπερατότητα |
< 1,002 (μη μαγνητικά) |
1.02-1.05 (Ελαφρώς μαγνητικός) |
1.5-2.0 (μαγνητικός) |
| Σκληρότητα |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Φορέστε τη ζωή εναντίον του χάλυβα |
10-50 φορές μεγαλύτερο |
1 × βασική τιμή |
Εξαιρετικό |
| Δυνατότητα φόρτωσης |
Υψηλή (συμπίεση > 4000 MPa) |
Μετριοπαθής |
Πολύ υψηλά |
| Αντίσταση στη διάβρωση |
Εξαιρετικό (σύνδεσμος νι) |
Καλό (κατάλογος θαλάσσιων προϊόντων) |
Μέτρια (Co ευαίσθητη στα οξέα) |
| Μέγιστη θερμοκρασία λειτουργίας. |
~ 800°C |
~425°C |
~ 800°C |
| Ιδανική εφαρμογή |
Χημικές αντλίες, δεκαντέρες, αναμειγνύσεις υψηλής καθαρότητας |
Γενικός σκοπός |
Γενική φθοράόχι για εφαρμογές που είναι ευαίσθητες σε μαγνητικά |
Βασικές εφαρμογές και βιομηχανίες
Εσωτερικά μανίκια του άξονα στήριξηςείναι κρίσιμα στοιχεία σε περιστρεφόμενο εξοπλισμό όπου ο άξονας πρέπει να υποστηρίζεται μέσα σε σταθερό περίβλημα:
Βιομηχανικός φυγοκεντρικός διαχωρισμός
- Υποκλιμάκη στήριξης φυγοκέντρου
- Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
- Εσωτερικές θύρες φυγοκέντρωσης στερεών δοχείων
Αντλίες επεξεργασίας
- Υποστήριξη άξονα αντλίας μεταφοράς χημικών
- Άλλες συσκευές για την κατασκευή τροχών
- Εσωτερικές θύρες κρυογενών αντλιών
Συστήματα ανάμειξης και ανάμειξης
- Άλλες συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων, εκτός από τις συσκευές για την κατασκευή ή την κατασκευή οχημάτων
- Εσωτερικά ρουλεμάν του αναμεικτήρα
- Στήριξη του ομογενοποιητή
Φαρμακευτική και βιοεπεξεργασία
- Άλλα είδη που χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα
- Υψηλής καθαρότητας υποστηρίγματα αναμειγνυτών βιοαντιδραστήρων
- Εσωτερικές θύρες υγειονομικών αντλιών
Επεξεργασία τροφίμων και ποτών
- Τεχνουργήματα από χάλυβα
- Υγιεινές θήκες υποστήριξης του μικρέα
- Εναλλακτικές συσκευές
Ημιαγωγός & κατασκευή ακριβείας
- Υποστήριξη άξονα ρομπότ χειρισμού κυψελών
- Τεχνικές συσκευές και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων
- Άλλες συσκευές για την κατασκευή ή την κατασκευή συσκευών για την παραγωγή χημικών προϊόντων
Ικανότητες προσαρμογής
Τα εσωτερικά μανίκια του άξονα στήριξης είναιΣυστατικά ειδικά για την εφαρμογήΕιδικευόμαστε σεΚατασκευή κατά παραγγελίαβάσει των αναγκών σας:
| Παραμέτρο προσαρμογής |
Επιλογές |
| Μέγεθος |
Ταυτοποίηση, ΟΔ, μήκος ανά σχέδιο πελάτη |
| Τύποι κατάλληλων |
Διάκριση για την προσαρμογή με πίεση, την προσαρμογή με γλίστρα, την προσαρμογή μετάβασης |
| Κατηγορία υλικού |
YN6, YN8, YN13, WC-Ni-Cr, λεπτός κόκκος |
| Χαρακτηριστικά επιφάνειας |
Στρώσεις λιπαντικής (στροφικές, αξονικές, διασταυρούμενες), τσέπες ελαίου, λακκούβες κατακράτησης λίπους |
| Χαρακτηριστικά τοποθέτησης |
Φλάντζες, οδικές οδικές πύλες, κλειδιά, οπλισμένες ταυτότητες, οπές τοποθέτησης |
| Ειδικά χαρακτηριστικά |
Σχεδιασμοί διαχωρισμένων μανίκων, άξονες θύρες, υποδομές αισθητήρων |
| Ποσότητα |
Ενιαίο πρωτότυπο για την παραγωγή μεγάλου όγκου |
Επικοινωνήστε μαζί μας σήμερα για τεχνική διαβούλευση ή εξατομικευμένη προσφορά.
